Монтаж кабеля СпайХит

Электрические теплые полы могут быть использованы для подогрева пола в ванной или коридоре (прихожей ), например нагревательные маты SHMD-8  с низким уровнем электромагнитных полей для системы  теплый пол  так и для  полноценного отопления жилых и общественных помещений, такие как нагревательные кабели двужильные, экранированные SHD-15 и SHD-20.

Так же под нашим контролем были выполнены отопительные системы в жилых домах частного сектора.

При выборе системы подогрева пола СпайХит нужно определить будет ли теплый пол являться основным и единственным источником тепла или служить дополнительным источником подогрева пола и уже исходя из этого производить технический расчет. Расчет можно произвести самому или обратиться к нам по телефону (4232) 68-78-68 или отправить письмо на электронный почтовый адрес 687868@mail.ru

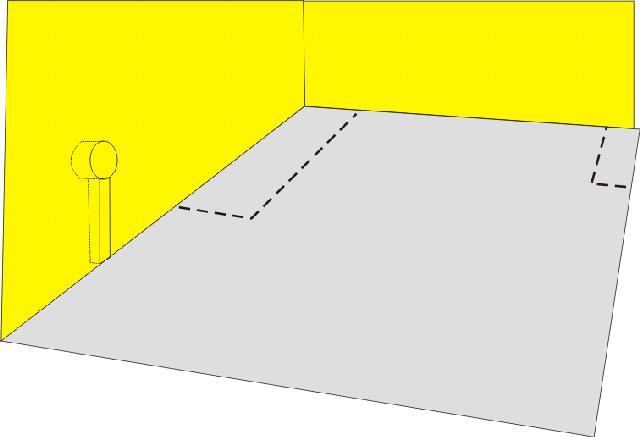

  Монтаж теплого пола начинается с подготовки места для установки термостата и датчика пола, он устанавливается на любой удобной высоте, в доступном месте. Термостаты, управляемые обогревом теплого пола в ванной, сауне, бассейне или другом влажном помещении, рекомендуется устанавливать вне такого помещения. В намеченном месте подготавливается углубление для установки термостата, штробится канавка примерно 20 на 20 мм., для прокладки концов нагревательной секции и датчика температуры в гофрированной трубке. К месту установки термостата подводится питание. Основание, на которое будет укладываться теплый пол должно быть ровным, без трещин и выбоин.

Помещение, в котором будет производится укладка тёплого пола нужно очистить от строительного мусора и подмести влажной щеткой. Далее размечаются места, где укладка теплого пола не требуется, например, стационарно стоящая мебель без ножек, сантехника и т.п., кроме того, учитываются отступы от стен 5-10 см. После чего укладывается теплоизоляция.толщиной 3-5 мм

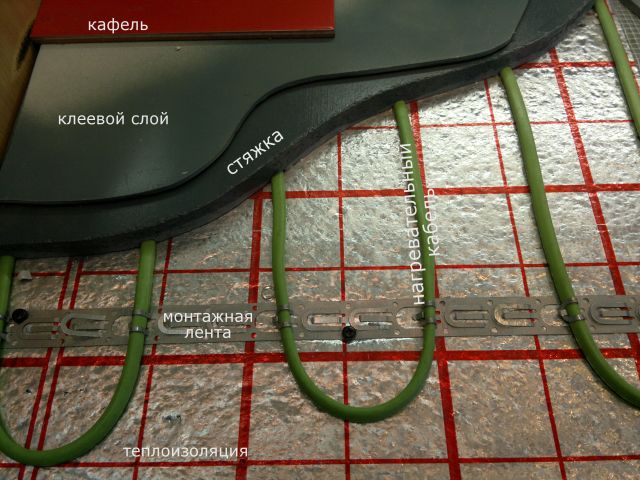

Крепление монтажной лентыКрепление монтажной ленты производится любым удобным способом, например, с помощью дюбелей и саморезов, лента крепится по двум противоположным сторонам помещения, для того чтобы обеспечить равномерное распределения нагревательного кабеля по укладываемой площади.



Укладка телоизоляции Раскладка кабеля, крепление и подключения регулятораПеред укладкой нагревательной секции нужно выяснить шаг укладки, он расчитывается по следующей формуле «шаг укладки(см.)»=(«площадь обогрева(м.кв.)» х100) / «длина кабеля(м)» (длинна кабеля указана в паспорте изделия). Укладка начинается с подводки концов нагревательной секции к месту подключения термостата, соединительная муфта закрепляется на полу неподалёку от термостата и от этого места начинается укладка кабеля, змейкой с постоянным шагом, не допускается пересечение и чрезмерное сближение нагревательной части кабеля (минимальный шаг – пять диаметров кабеля) Соединительные и концевые муфты должны находиться на полу.

Заливка стяжки ЦПСУстановка датчика температуры начинается с подведения к термостату гофрированной трубки, другой конец трубки должен находится на полу, строго посередине между нитями нагревательного кабеля. Для предотвращения попадания внутрь цементного раствора, конец гофрированной трубки с датчиком находящийся в полу, герметично закрывается с помощью термоусадчной трубки, обычной изоленты или скотча Радиус изгиба трубки в месте перехода со стены на пол должен быть не менее 5 см., для обеспечения свободного прохождения датчика температуры. Такой способ монтажа датчика нужен, для того чтобы его можно было заменить, не вскрывая пол. После чего проверяется работоспособность системы прямым подключением нагревательного кабеля к сети 220 вольт примерно на одну- две минуты, должен начаться разогрев нагревательной части кабеля. Устанавливать терморегулятор на этом этапе не советую, так - как предстоит, как правило, много пыльной и грязной работы, а электроника этого не терпит.

Укладка напольного покрытия, например керамической плиткиПеред заливкой стяжки нужно зарисовать схему монтажа тёплого пола с привязкой к местности, при чем больше внимания уделить месту положения датчика температуры, а также соединительной и концевой муфты с указанием расстояния от стен. Перед укладкой стяжки нужно вырезать в теплоизоляции технологические отверстия для лучшего схватывания стяжки с основанием (хотя я за всю практику укладки теплого пола ни разу этого не делал). Отверстия вырезаются через 30-40 см. между нитями нагревательного кабеля, величина отверстий примерно 7 на 7 см.

В соответствии с инструкцией к используемой смеси приготовьте раствор в нужном количестве, при использовании цементно-песчаной смеси (цемент-песок в пропорции 1:3) можно использовать различные умягчители, для увеличения пластичности раствора. Заливка цементной стяжки производится по уровню с устройством «маячков» и использованием«правила» или длинной, ровной рейки. Рекомендуемая толщина стяжки 3-5 см, если стяжка тоньше, то для увеличения прочности стяжки советую использовать тонкую армировочную сетку, помещенную в толщу стяжки. Класть плитку на цементно-песчанную стяжку можно через семь дней, включать тёплый пол через 28 дней.
